6061 es una aleación de Al-Mg-Si forjada, que puede reforzarse mediante tratamiento térmico. La aleación tiene una resistencia media y una alta plasticidad después del tratamiento térmico de la solución y el tratamiento del envejecimiento. La resistencia a la corrosión y la soldabilidad de la aleación son mejores, pero la resistencia a la corrosión es ligeramente peor que la de la aleación 6A02, mientras que la resistencia a la corrosión de los productos de aluminio con recubrimiento de aleación 6061 se mejora significativamente. Su maquinabilidad es media a baja.

Las aleaciones de aluminio 6061 y 6063 son aleaciones universales de aluminio en el mundo. Son ampliamente utilizados, especialmente en la industria de la construcción. Los edificios modernos de gran altura no pueden prescindir de estas dos aleaciones. Se utiliza principalmente para producir piezas estructurales livianas como puertas, ventanas, bancos, etc. También se utiliza para fabricar piezas estructurales con alta corrosividad, buena soldabilidad y resistencia media, como estructuras de vagones de carga, trenes y yates. Torres, tuberías, etc. Ahora se usa ampliamente en piezas forjadas de automóviles, brazos de control de motocicletas, cubos de ruedas, partes de bicicletas, etc.




Propiedades de tracción a baja temperatura a diferentes temperaturas de aleación 6061
Temple	Temperatura/℃	Resistencia a la tracción Rm/MPa	Resistencia al alargamiento plástica prescrita Rp0.2/MPa	Elongacion A (%)
T6、T652	-196	414	324	22
	-80	338	290	18
	-28	324	283	17
	25	310	276	17



Propiedades de tracción a alta temperatura a diferentes temperaturas de la aleación 6061
Temple	Temperatura/℃	Resistencia a la tracción Rm/MPa	Resistencia al alargamiento plástica prescrita  Rp0.2/MPa	Elongacion A (%)
T6、T652	100	290	262	18
	150	234	214	20
	205	131	103	28
	260	51	34	60
	315	32	19	85
	370	24	12	95



Para piezas fabricadas a partir de materiales de laminación o embutición, es recomendable calentarlas a 160 C durante 18 h con un tratamiento de envejecimiento artificial, y para piezas fabricadas mediante extrusión o forja, es recomendable calentarlas a 175 C durante 8 h mediante envejecimiento artificial tratamiento.

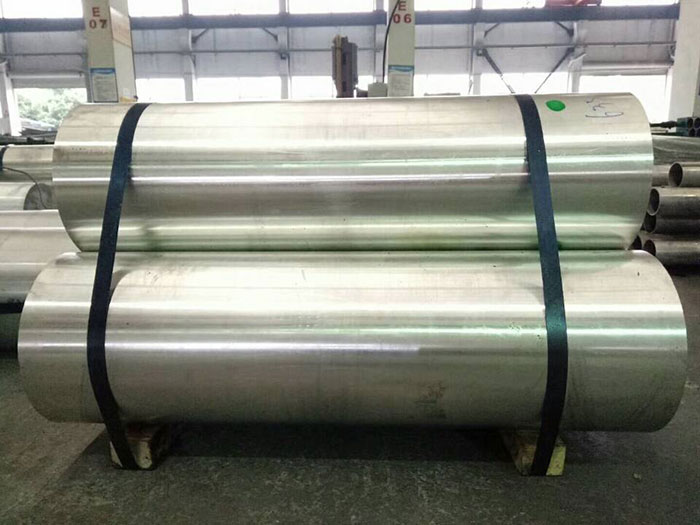

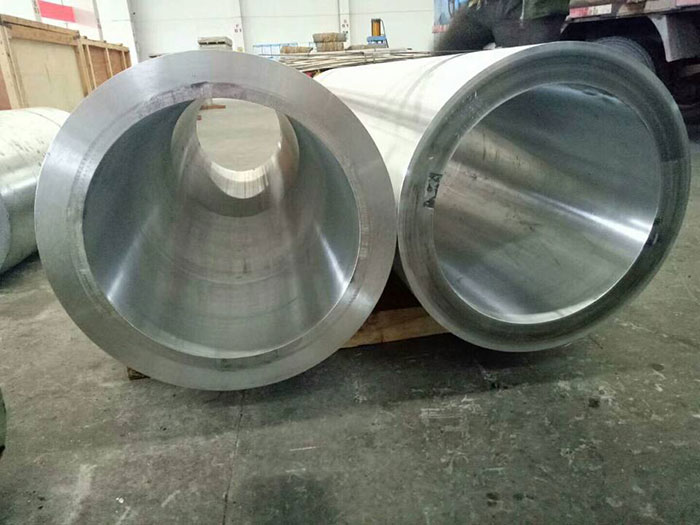

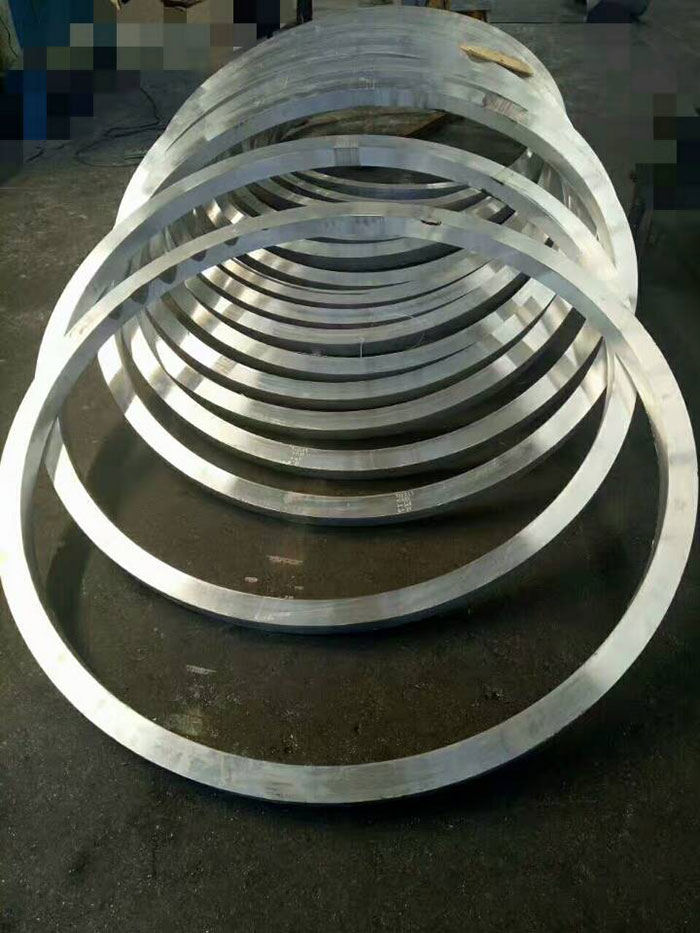

La aleación de aluminio 6061 tiene una alta plasticidad tecnológica en condiciones de recalentamiento, que es adecuada para la forja libre y la forja para producir varias piezas forjadas.


Tipo	Aleacion	Área proyectada （m2） o peso（kg）	Temple	Estandar
Free forgings	5 series	≤3000kg	O、F	GBn223     ASTMB247
	2、6、7 series	≤3000kg	T6、T4、O、F
Mould forgings	5 series	≤2.5m2	O、F
	2、6、7 series	≤2.5m2	T6、T4、O、F
