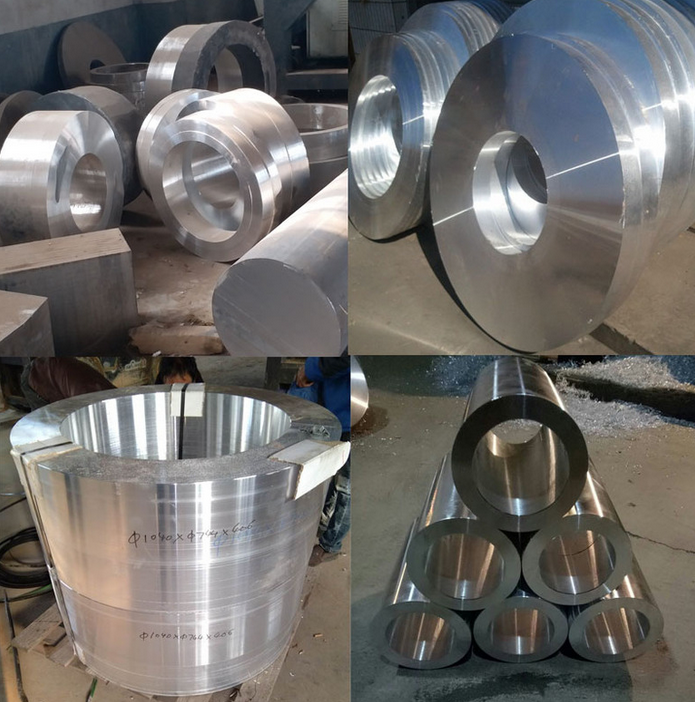

Las piezas forjadas de aluminio T6 T652 de aleación 6151 se utilizan generalmente para forjar piezas de cigüeñal. Las piezas de la máquina y el anillo de rodadura que conducen la mina y las piezas de la máquina tienen buena capacidad de perdición, alta resistencia y resistencia a la corrosión. Todas las piezas que requieren un buen rendimiento de forjado, alta resistencia y buena resistencia a la corrosión pueden procesarse con esta aleación.

Características del proceso

El estándar de recocido de la aleación 6151 es 413 ℃ / （2h ~ 3h. La velocidad de enfriamiento de la aleación 6151 no es superior a 27 ℃ / h. La aleación se enfría a 260 con el horno, y luego se enfría con aire fuera del horno. Solución de temperatura de tratamiento de solución sólida （510 ℃ ~ 525 ℃ / 4min, enfriando en agua a temperatura ambiente, enfriando en 65 ℃ ~ 100 ℃ de agua para grandes piezas de forja Código de envejecimiento artificial （165 ℃ ~ 175 ℃） / （8h ~ 12h）. La temperatura de trabajo en caliente varía de 260 ℃ a 480.

Propiedad mecanica
Las propiedades mecánicas mínimas de la aleación 6151 son 50 mm o 4D (d es el diámetro de la muestra). La aleación 6151 no tiene fragilidad a baja temperatura y puede usarse para procesar piezas que trabajan a temperaturas extremadamente bajas. A 25, la resistencia a la tracción Rm = 330N / mm2, la resistencia elástica Rp0.2 = 298N / mm2, el alargamiento A = 17% y la temperatura baja a 200 ℃, las propiedades de la aleación 6151 aumentan completamente, alcanzando los 395N / mm2, 345N / mm2 y 20%, respectivamente. La temperatura de trabajo de la aleación 6151 no debe superar los 120.
